燃氣閥井監測方案

2016-07-27 10:00:07

次

產品概述

氣閘井（閥門井）是燃氣輸配管網的重要組成部分。隨著燃氣產業的快速發展,燃氣運行的危險問題也逐漸凸現。尤其是燃氣閘井危險事故相繼發生。由于燃氣的特性，事故一般具有后果嚴重、影響范圍大的特點。所以,如何監測閘井內的可燃氣體泄漏是保證燃氣管網可靠運行的重要手段

智慧閘井監控系統的關鍵功能即是監測閘井內的可燃氣體濃度，同時可以采集環境溫度和濕度數據，可監測設備所在井蓋的開蓋情況，水位報警監測。本地可顯示濃度及其他參數。

產品功能

智慧型閘井數據采集終端（RTU）設備，適用于區域管網閘井及管網附近的電纜井、排水井等密閉空間的氣體泄漏監控系統。

主要功能包括：

☆ 采集 1 路可燃氣體濃度

☆ 采集井內的溫度、濕度

☆ 井內水位開關，監測水位并報警

☆ 提供閥門控制信號

☆ 光強監測，判斷井蓋開啟或丟失

☆ 無線（GPRS/LORA）上傳報警數據

智慧型閘井監控設備采用低功耗設計，使用高容量鋰電池組供電。

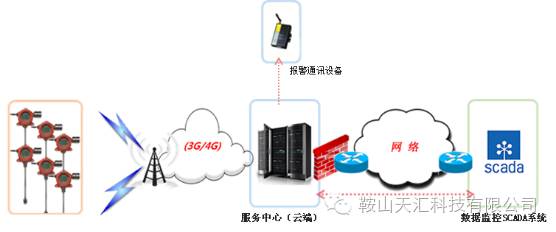

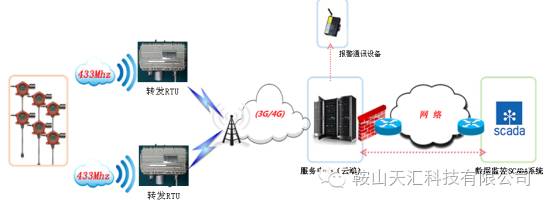

方案設計框圖
