智能數據采集終端在常州金壇港華燃?xì)庥邢薰卷?xiàng)目中的應用---工商用戶流量計數據采集案例

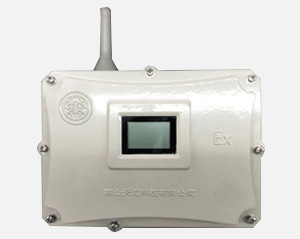

摘要:本文介紹了鞍山天匯科技有限公司研制的智能數據采集終端在常州金壇港華燃?xì)夤芫W(wǎng)監測項目中的應用，項目包括智能數據采集終端RTU-2000、NB-IoT通訊模塊、低功耗智能數字壓力傳感器等。該方案具有監控點多，地域分布廣，操作簡便，使用靈活，升級擴展方便，可靠性高的特點，很多崗位可以實現無人操作，為燃?xì)夤芫W(wǎng)的無人或少人值守打下了基礎。

關鍵詞:智能數據采集終端；管網壓力；低功耗；NB-IoT；智能數據采集終端

1項目背景

本項目是對燃?xì)獾墓ど虡I(yè)用戶安裝智能數據采集終端，是天然氣管網安全在線監測系統前端設備（包含可燃?xì)怏w監測，流量監測，壓力監測、無線遠傳等功能），提升天然氣管網安全在線監測系統覆蓋面；將監測數據接入到燃?xì)夤驹谟玫脑诰€監測平臺上，實現實時監測，并兼容燃?xì)夤粳F(xiàn)有SCADA系統，結合地圖系統中顯示管網運行情況。

2工程規模

常州金壇港華燃?xì)獾墓芫W(wǎng)閥井、調壓箱、調壓柜和工商業用戶共計200多個站點；采集管網流量、壓力、溫度和可燃?xì)怏w泄漏等參數；建設天然氣管網安全在線監測系統平臺；本次案例介紹主要針對工商業用戶流量采集。

3總體方案設計

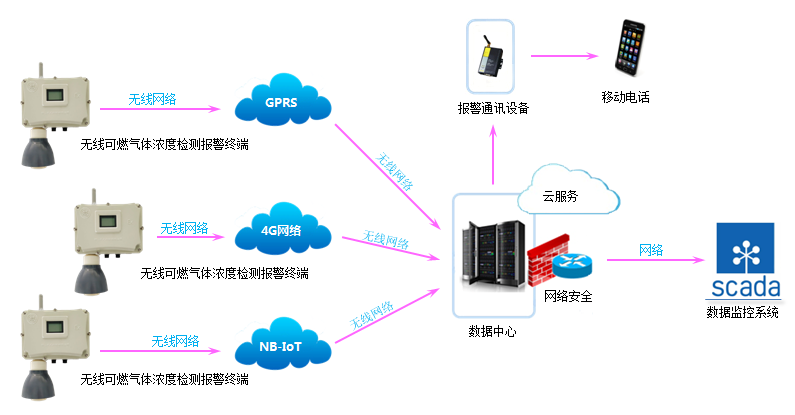

3.1網絡架構

3.2應用配置單

注：可根據用戶需求自由配置。

3.3軟件平臺

與燃?xì)夤粳F(xiàn)有平臺無縫對接。

3.4現場安裝實物圖

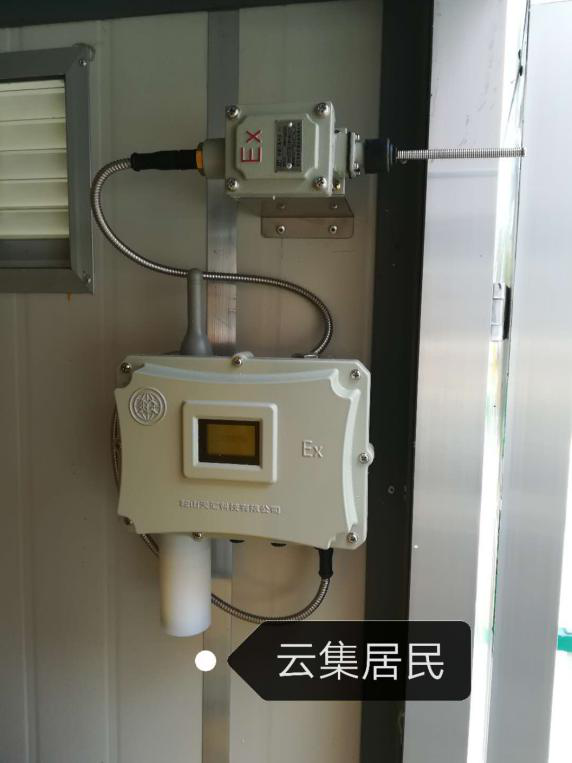

?地上密閉空間應用（調壓柜/箱）：

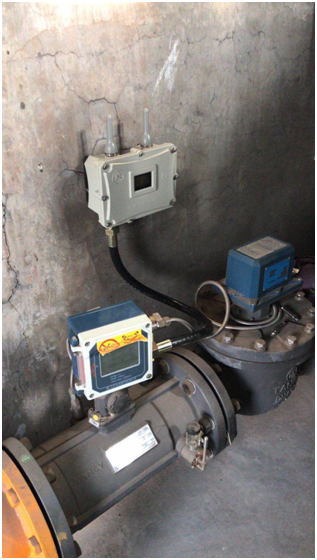

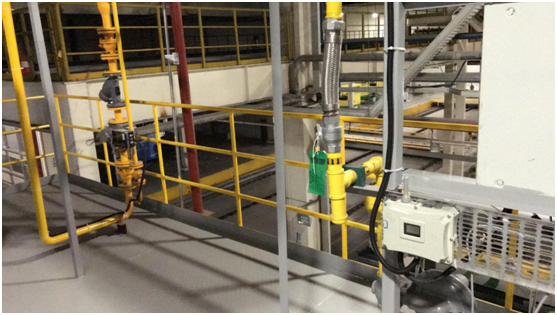

?工商業用戶流量采集應用：

4工商業用戶流量采集案例

經實地勘察常州金壇港華燃?xì)夤?，工商業用戶的流量計無遠傳數據功能。

針對早期無遠傳流量計做數據遠傳，市面上通用品牌流量計如天信、蒼南、EK、上海安均、天津凱隆、富馬等可直接對接，其它特殊品牌由甲方提供品牌、型號，鞍山天匯負責免費開發相應通訊協議保障流量計無縫對接，因流量計功耗較大，供電方式建議甲方于流量計附近協調好220V電源，若無電源，針對用氣量較大的流量計建議采用太陽能供電方式，采集頻率為1小時采集，上傳頻率為1小時，用氣量小的流量計建議采用鋰電池供電，采集頻率為1小時1次做數據存儲，24小時打包上傳一次（24組數據），將流量計工況累計、標況累計、工況瞬時、標況瞬時、溫度、壓力、剩余氣量（若有）等數據通過GPRS無線傳輸技術回傳至監控系統。

5結束語

鞍山天匯科技智能數據采集終端在常州金壇港華燃?xì)夤芫W(wǎng)在線監測項目中的成功應用，不僅為城市燃?xì)夤芫W(wǎng)泄漏監測提供了穩定的數據采集裝置，同時地下采集裝置的高可靠性、高精度、超低功耗、強抗干擾能力、抗腐蝕、易安裝和維護等特點在這個項目中也得到了很好的驗證。
