智能數據采集終端在鞍山燃?xì)饧瘓F(tuán)項目中的應用-調壓撬改造案例
摘要:本文介紹了鞍山天匯科技有限公司研制的地下井室可燃?xì)怏w監測裝置在鞍山燃?xì)饧瘓F(tuán)智慧燃?xì)夤芫W(wǎng)項目中的應用,項目包括智能數據采集終端RTU-2000、NB-IoT通訊模塊、低功耗智能數字壓力傳感器等。該方案具有監控點多,地域分布廣,操作簡便,使用靈活,升級擴展方便,可靠性高的特點,很多崗位可以實現無人操作,為燃?xì)夤芫W(wǎng)的無人或少人值守打下了基礎。
關鍵詞:智能數據采集終端;管網壓力;低功耗;NB-IoT
1項目背景
本項目是對燃?xì)忾y井安裝智能數據采集終端,是天然氣管網安全在線監測系統前端設備(包含可燃?xì)怏w監測,壓力監測、無線遠傳等功能),提升天然氣管網安全在線監測系統覆蓋面;將監測數據接入到燃?xì)夤驹谟玫脑诰€監測平臺上,實現實時監測,并兼容燃?xì)夤粳F(xiàn)有SCADA系統,結合地圖系統中顯示管網運行情況。
2工程規模
管網調壓箱、調壓柜和工商業用戶共計200多個站點;采集管網流量、壓力、溫度和可燃?xì)怏w泄漏等參數,同時建設天然氣管網安全在線監測系統平臺。工程還包含設備及材料采購,安裝、調試、系統集成、試運行,質量保修期內的維護保養及售后服務等全部?jī)?nèi)容。本次重點介紹調壓撬改造案例。
3總體方案設計

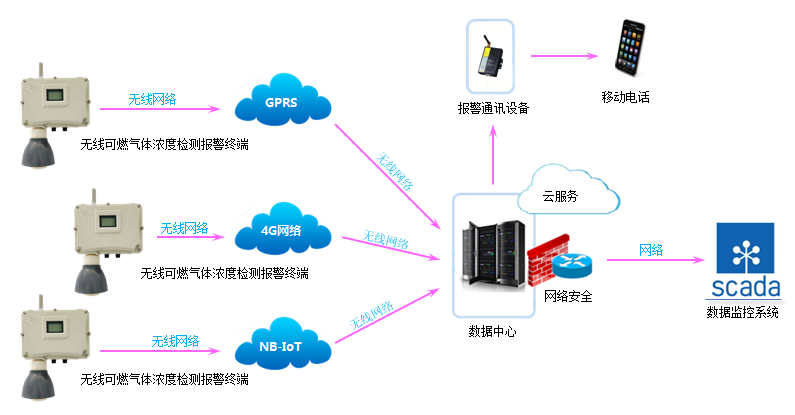

3.1網絡架構
3.2應用配置單
注:可根據用戶需求自由配置。
3.3軟件平臺
鞍山天匯科技城市管網數據采集系統提供了穩定可靠地?cái)?shù)據采集、數據監控、良好的運行操作界面、和全面的監視管理功能。支持報表打印、報警信息、歷史趨勢打印功能為生產管理提供方便。

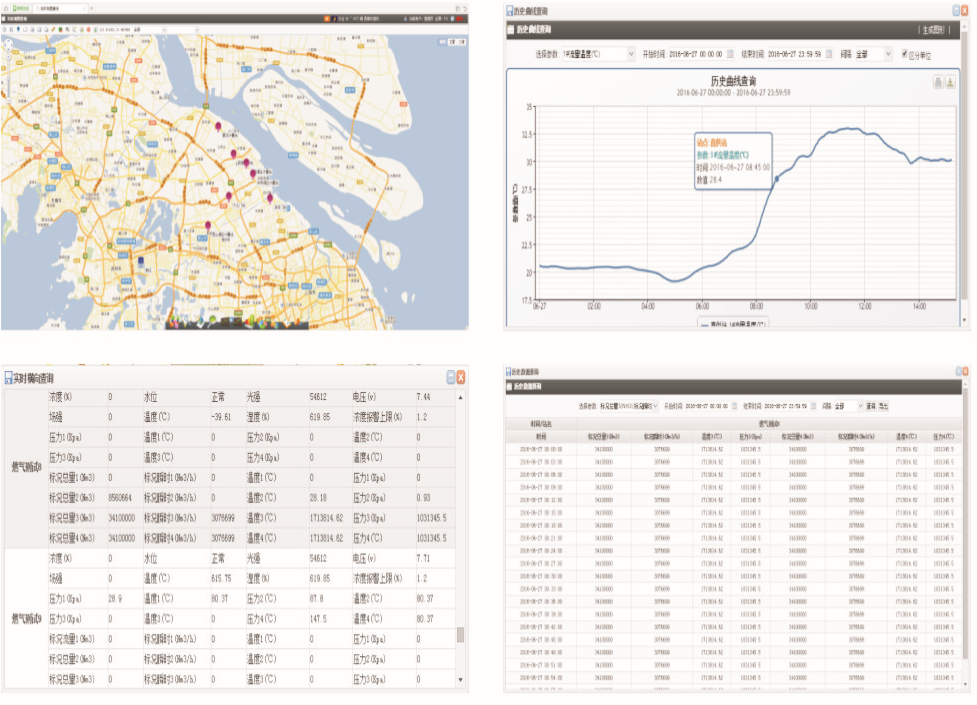

?軟件功能界面-WEB

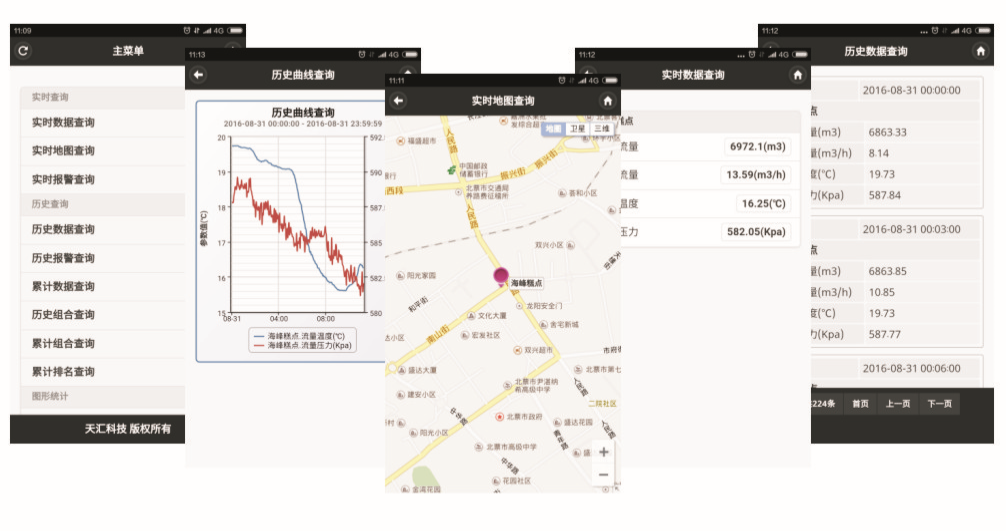

?軟件功能界面-手機APP
3.4現場安裝實物圖

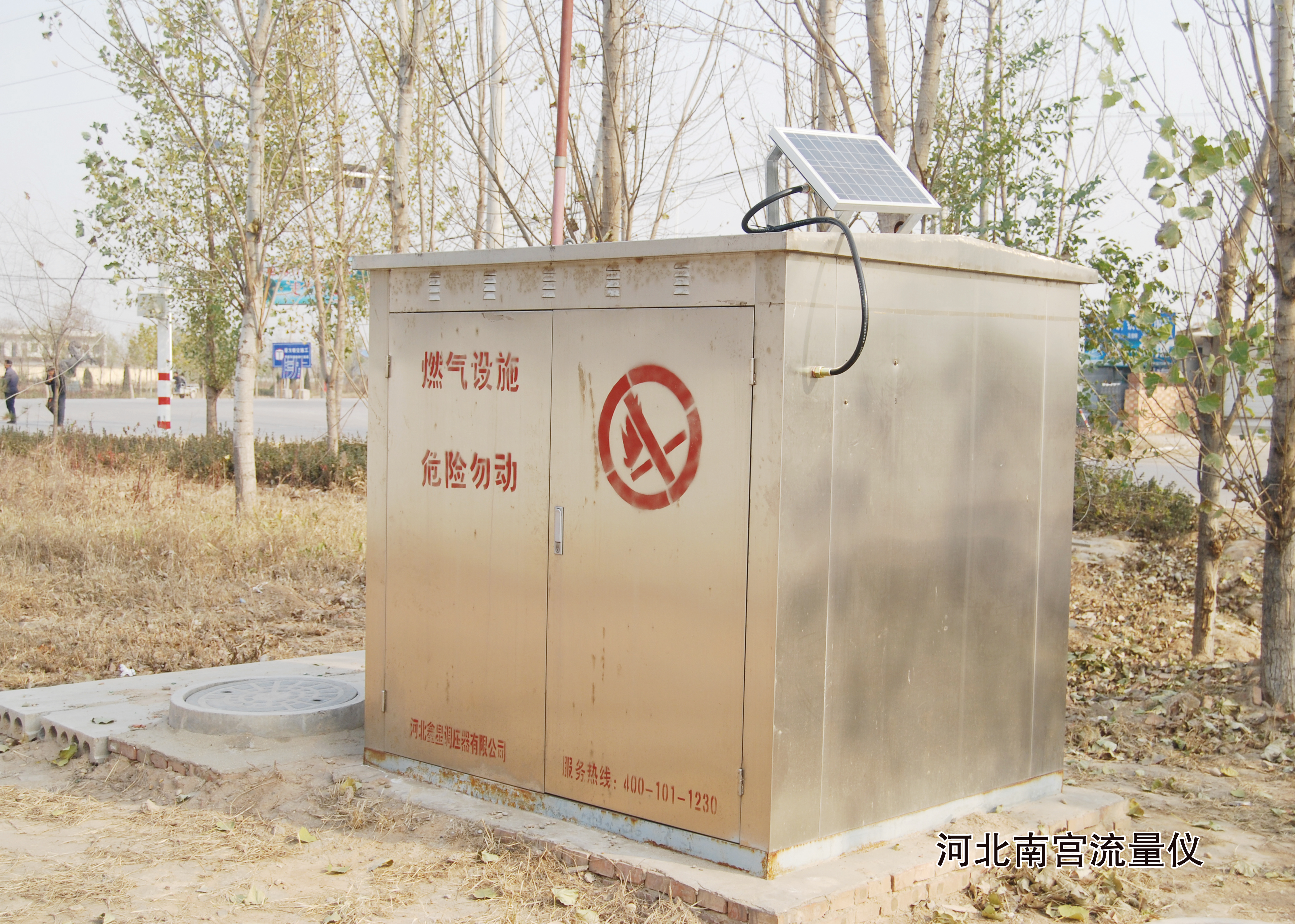

?調壓撬-圖1

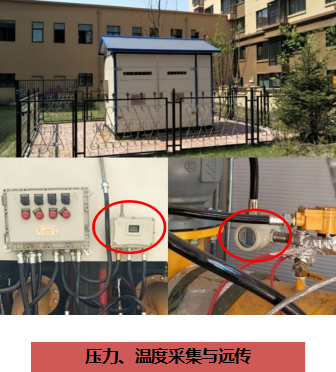

?調壓撬-圖2

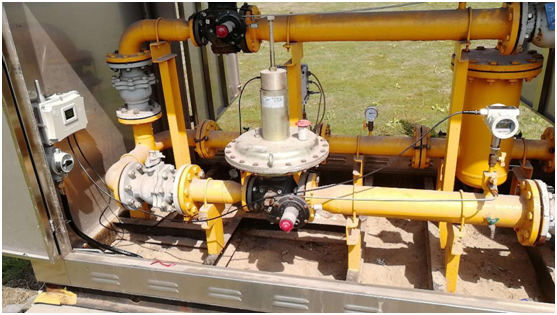

?調壓撬-圖3
4調壓撬改造案例
經實地勘察鞍山燃?xì)夤?,調壓撬只具有兩路指針壓力表。

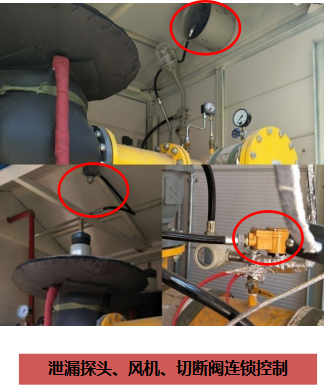

針對兩路壓力數據的調壓撬采用低功耗采集方案及太陽能供電采集方案,低功耗采集方案為將設備固定于撬內槽鋼上,將原有調壓前、后指針型機械壓力表拆除,于原接口處分別連接相應壓力等級T字型三通,垂直部分接原指針型壓力表,水平部分接同規格球閥再接相應壓力等級壓力傳感器,將壓力傳感器與設備對應接口連接,另可根據需要額外接防爆型門禁報警傳感器,同時采集撬內可燃?xì)怏w泄漏、溫度、調壓前壓力、調壓后壓力、門禁等參數,同時實現事故風機、切斷閥連鎖控制,通過無線傳輸技術GPRS將數據回傳至監控系統,建議采集頻率15分鐘一次,上傳頻率1小時,采集過程中發現報警數據立刻上傳。當有突然停電事故時,電源切換到大陽能板鋰電池回路,保證數據的實時采集。鋰電池使用壽命12個月以上(采集頻率及上傳頻率均可根據甲方需要隨時遠程更改)。
5結束語
鞍山天匯科技智能數據采集終端在鞍山燃?xì)饧瘓F(tuán)項目中的成功應用,不僅為鞍山城市燃?xì)夤芫W(wǎng)泄漏監測提供了穩定的數據采集裝置,同時地下采集裝置的高可靠性、高精度、超低功耗、強抗干擾能力、抗腐蝕、不中毒、不依賴于氧氣、使用壽命長、易安裝和維護等特點在這個項目中也得到了很好的驗證。
