地下井室可燃氣體監測裝置在新疆克接馬依項目中的應用-高壓、次高壓閥室改造案例

摘要:本文介紹了鞍山天匯科技有限公司研制的地下井室可燃氣體監測裝置在新疆克拉馬依燃氣公司智慧燃氣管網項目中的應用，項目包括地下井室可燃氣體監測裝置TH-RTU-CH4、NB-IoT通訊模塊、低功耗智能數字壓力傳感器等。該方案具有監控點多，地域分布廣，操作簡便，使用靈活，升級擴展方便，可靠性高的特點，很多崗位可以實現無人操作，為燃氣管網的無人或少人值守打下了基礎。

關鍵詞:地下可燃氣體泄漏監測；數據采集；管網壓力；低功耗；NB-IoT；智能數據采集終端

1項目背景

本項目是對燃氣閥井安裝地下井室可燃氣體監測裝置，是天然氣管網安全在線監測系統前端設備（包含可燃氣體監測，壓力監測、無線遠傳等功能），提升天然氣管網安全在線監測系統覆蓋面；將監測數據接入到燃氣公司在用的在線監測平臺上，實現實時監測，并兼容燃氣公司現有SCADA系統，結合地圖系統中顯示管網運行情況。

2工程規模

1200多個閥井；6座燃氣調壓撬運行數據的整合遠傳及調試；天然氣管網安全在線監測系統平臺建設。 本次重點介紹高壓、次高壓閥室改造案例

3總體方案設計

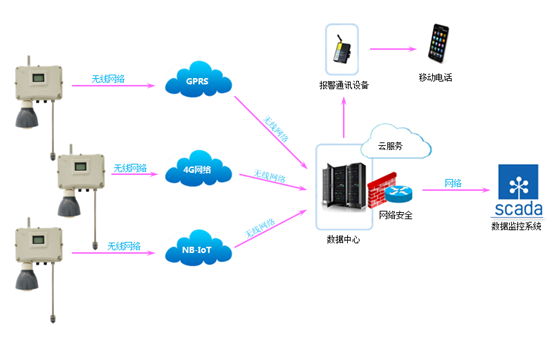

3.1網絡架構

3.2應用配置單

注：可根據用戶需求自由配置。

3.3軟件平臺

鞍山天匯科技城市管網數據采集系統提供了穩定可靠地數據采集、數據監控、良好的運行操作界面、和全面的監視管理功能。支持報表打印、報警信息、歷史趨勢打印功能為生產管理提供方便。

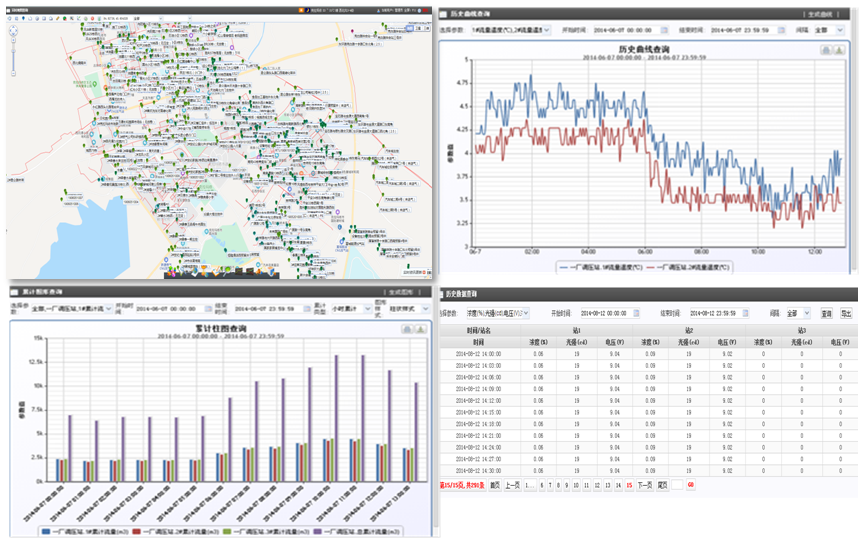

?軟件功能界面-WEB

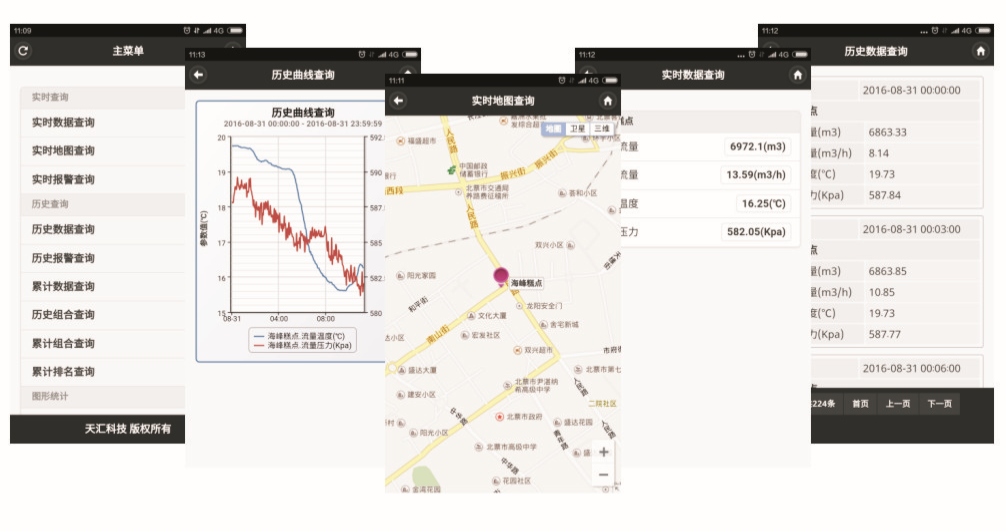

?軟件功能界面-手機APP

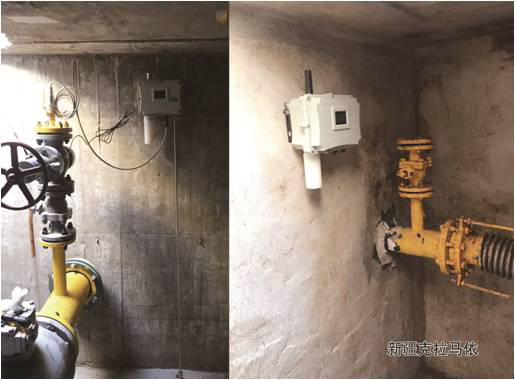

3.4現場安裝實物圖

4高壓、次高壓閥室改造案例

經實地勘察克拉瑪依燃氣公司，高壓、次高壓閥室內均有指針型機械壓力表做壓力顯示，壓力等級高壓設計壓力8MPa、次高壓設計壓力4MPa。

解決方案為拆除原閥室內指針型壓力表，在原DN15接口處加裝T字型DN15型號三通，垂直部分接原指針型壓力表，水平部分接DN15同等壓力等級的球閥再接壓力傳感器，將智能數據采集終端設備置于適當高度、位置與壓力傳感器連接采集相應可燃氣體泄漏，溫度、壓力，光照、水位等數據并通過GPRS無線傳輸技術將數據回傳至監控系統，采集頻率15分鐘一次，上傳頻率1小時，采集過程中發現報警數據立刻上傳，鋰電池使用壽命12個月以上（采集頻率及上傳頻率均可根據甲方需要隨時遠程更改）。

5結束語

鞍山天匯科技地下井室可燃氣體監測裝置在新疆克拉馬依項目中的成功應用，不僅為新疆城市燃氣管網泄漏監測提供了穩定的數據采集裝置，同時地下采集裝置的高可靠性、高精度、超低功耗、強抗干擾能力、抗腐蝕、不中毒、不依賴于氧氣、使用壽命長、易安裝和維護等特點在這個項目中也得到了很好的驗證。
