地下井室可燃?xì)怏w監測裝置在河北省燃?xì)饧瘓F(tuán)項目中的應用-中壓閥門井（有放散閥）改造案例

摘要:本文介紹了鞍山天匯科技有限公司研制的地下井室可燃?xì)怏w監測裝置在河北省燃?xì)饧瘓F(tuán)智慧燃?xì)夤芫W(wǎng)項目中的應用，項目包括地下井室可燃?xì)怏w監測裝置TH-RTU-CH4、NB-IoT通訊模塊、低功耗智能數字壓力傳感器等。該方案具有監控點多，地域分布廣，操作簡便，使用靈活，升級擴展方便，可靠性高的特點，很多崗位可以實現無人操作，為燃?xì)夤芫W(wǎng)的無人或少人值守打下了基礎。

關鍵詞:地下可燃?xì)怏w泄漏監測；數據采集；管網壓力；低功耗；NB-IoT；智能數據采集終端

1項目背景

本項目是對燃?xì)忾y井安裝地下井室可燃?xì)怏w監測裝置，是天然氣管網安全在線監測系統前端設備（包含可燃?xì)怏w監測，壓力監測、無線遠傳等功能），提升天然氣管網安全在線監測系統覆蓋面；將監測數據接入到燃?xì)夤驹谟玫脑诰€監測平臺上，實現實時監測，并兼容燃?xì)夤粳F(xiàn)有SCADA系統，結合地圖系統中顯示管網運行情況。

2工程規模

管網中壓閥門井30個站點，采集可燃?xì)怏w泄漏、壓力數據遠傳；與現有的天然氣管網安全在線監測系統平臺對接。本次重點介紹中壓閥門井（有放散閥）改造案例

3總體方案設計

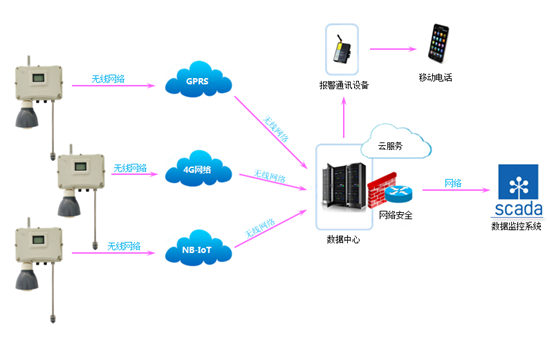

3.1網絡架構

3.2應用配置單

注：可根據用戶需求自由配置。

3.3軟件平臺

與燃?xì)夤粳F(xiàn)有平臺無縫對接。

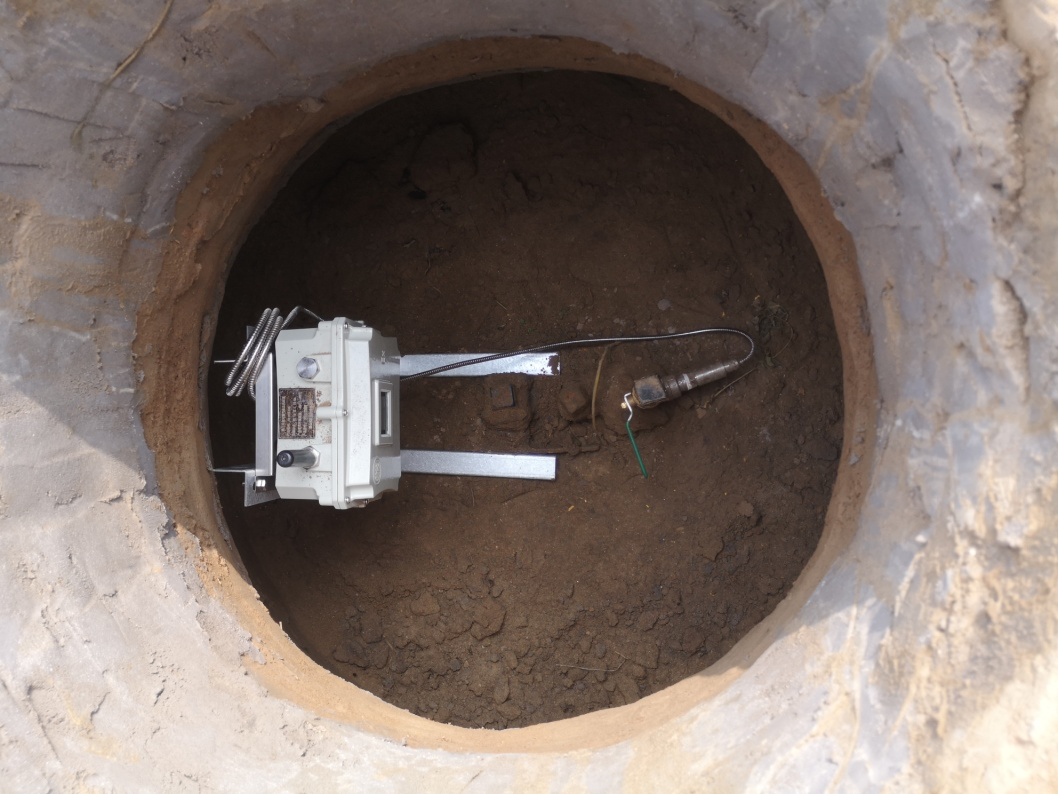

3.4現場安裝實物圖

4中壓閥門井（有放散閥）改造案例

經實地勘察辛集燃?xì)夤?，需要統計各閥井內放散閥規格型號及數量（了解到中壓閥井內放散閥規格型號有DN32銅制放散閥，DN25、DN32、DN50 PE放散閥）。

以DN32銅制放散閥為例，在原放散閥基礎上加裝T字型DN32型號三通，垂直部分接DN32同等壓力等級球閥并保持常閉狀態（放散時開啟），水平部分接DN32轉DN15同等壓力等級變徑再接壓力傳感器，設備采用支架固定方式立于閥門井內與壓力傳感器連接采集井下可燃?xì)怏w泄漏、溫度、壓力、光照、水位等數據并通過GPRS無線傳輸技術將數據回傳至監控系統，采集頻率15分鐘一次，上傳頻率1小時，采集過程中發現報警數據立刻上傳，鋰電池使用壽命12個月以上（采集頻率及上傳頻率均可根據甲方需要隨時遠程更改）。其它規格型號的放散閥同理改造。

5結束語

鞍山天匯科技地下井室可燃?xì)怏w監測裝置在河北省燃?xì)饧瘓F(tuán)項目中的成功應用，不僅為河北省燃?xì)饧瘓F(tuán)管網泄漏監測提供了穩定的數據采集裝置，同時地下采集裝置的高可靠性、高精度、超低功耗、強抗干擾能力、抗腐蝕、不中毒、不依賴于氧氣、使用壽命長、易安裝和維護等特點在這個項目中也得到了很好的驗證。
