低功耗（調壓柜/調壓箱）監控系列
（文件編號：THKJ-SMARTGAS-TYG-V2.0）

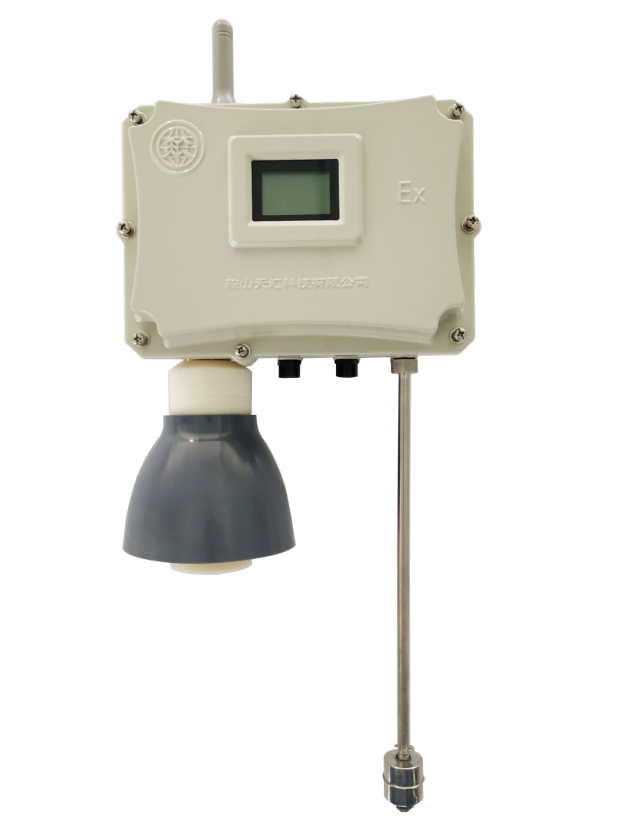

一、產品概述
無線可燃?xì)怏w濃度檢測報警終端是天匯科技研制的低功耗監控系列產品中的一員，針對城市地上燃?xì)庹{(diào)壓柜、調壓箱等密閉空間的可燃?xì)怏w濃度在線監控系統設計。該產品是由激光氣體傳感器、溫度傳感器、光傳感器、門禁開關、壓力傳感器（可選）、超低功耗無線通信模塊（2G/4G/NB-IOT）、時鐘和高性能微處理器組成的一體化物聯網設備。核心的氣體傳感部分采用高精度激光氣體傳感器，具有防水防爆、受環境因素干擾較小、靈敏度高、精度高、量程范圍寬、抗腐蝕、穩定性好、不中毒、不依賴于氧氣、長壽命、免維護等顯著特點，很好地解決了燃?xì)庹{(diào)壓柜、調壓箱等地上密閉空間可燃?xì)怏w濃度、管網壓力、溫度數據的檢測及數據接入問題，為城市燃?xì)夤芫W(wǎng)的科學運行及安全監測管理提供了重要保障手段。
二、產品功能特點
無線可燃?xì)怏w濃度檢測報警終端，可廣泛應用于調壓柜、調壓箱等地上密閉空間的可燃?xì)怏w在線監控及管網壓力、溫度數據的檢測系統中。燃?xì)夤芫W(wǎng)的泄漏狀況可通過調壓柜/箱等密閉空間的氣體濃度數據有效地反映，并量化存儲、分析、報警。管網壓力、溫度數據結合管網結構模型及大數據分析提前預知管網的運行狀態，提供預防性運維方案。
主要功能包括：
?采用進口激光氣體傳感器，保證氣體濃度檢測的精度和可靠性
?采集柜內的環境溫度用于補償計算，減少誤報
?地上采用門禁開關，監測調壓柜/箱門的開/關狀態并報警
?可采集管道壓力1~2路
?提供閥門聯動控制信號
?無線（GPRS/4G/NB-IoT/Lora）通信
?液晶屏顯示濃度、壓力、溫度、門禁等數據
?自我故障診斷，顯示故障代碼
?遠程管理
?超低功耗設計，采用先進的電源管理技術，延長電池使用壽命
?防護等級IP67，具有防塵、防潮、防水的功能，短時間浸入水中不會對設備造成有害影響
?防爆等級：Ex ia IICT3Ga，可用于易燃易爆的危險環境
三、產品設計

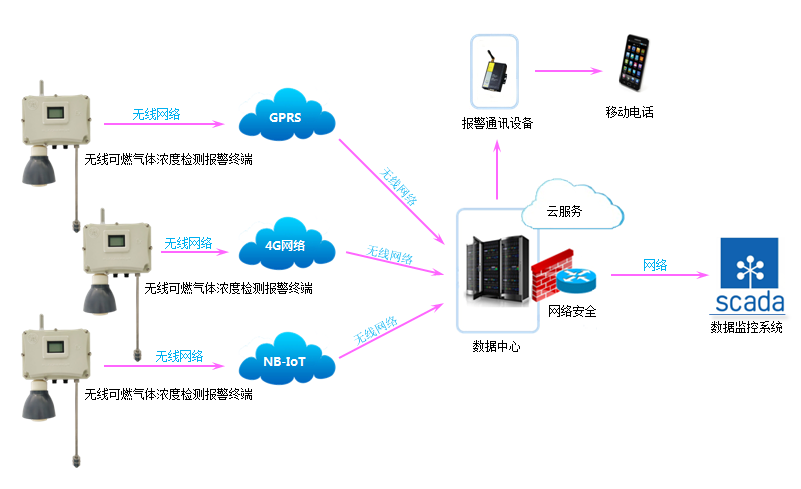

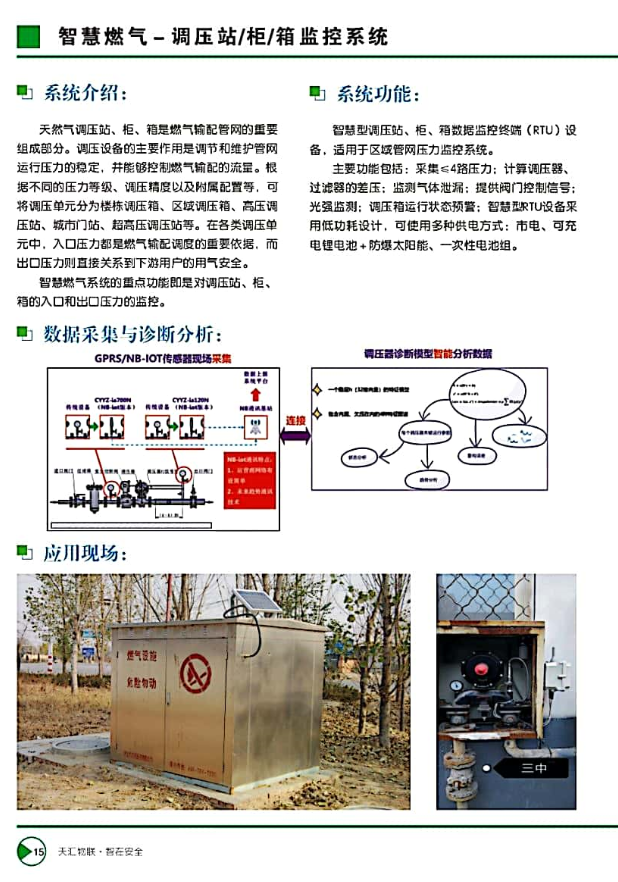

1.應用框圖

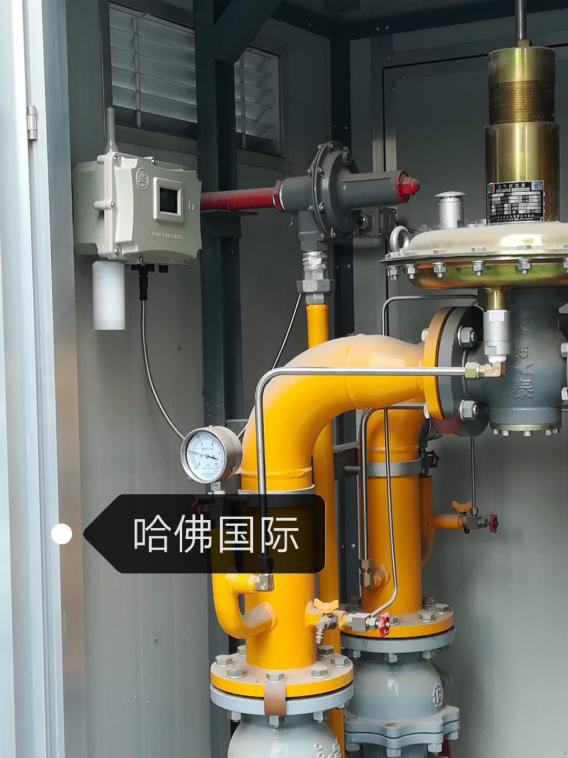

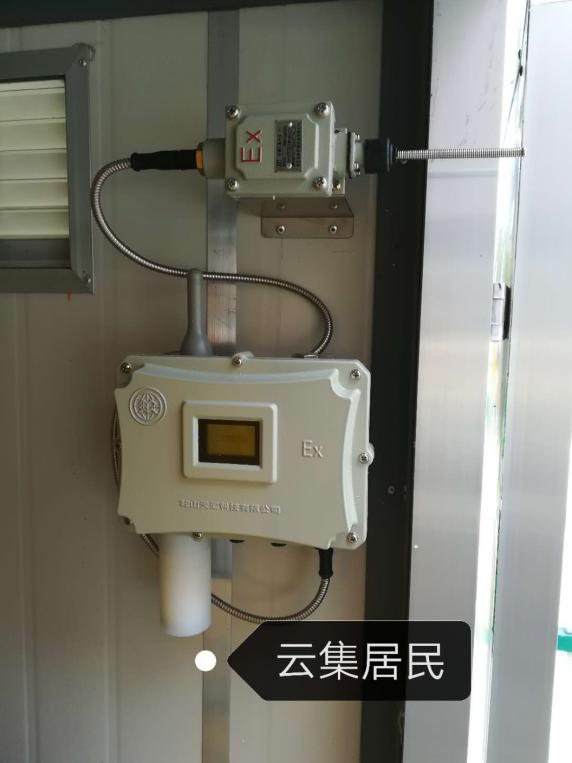

2.現場安裝實物圖

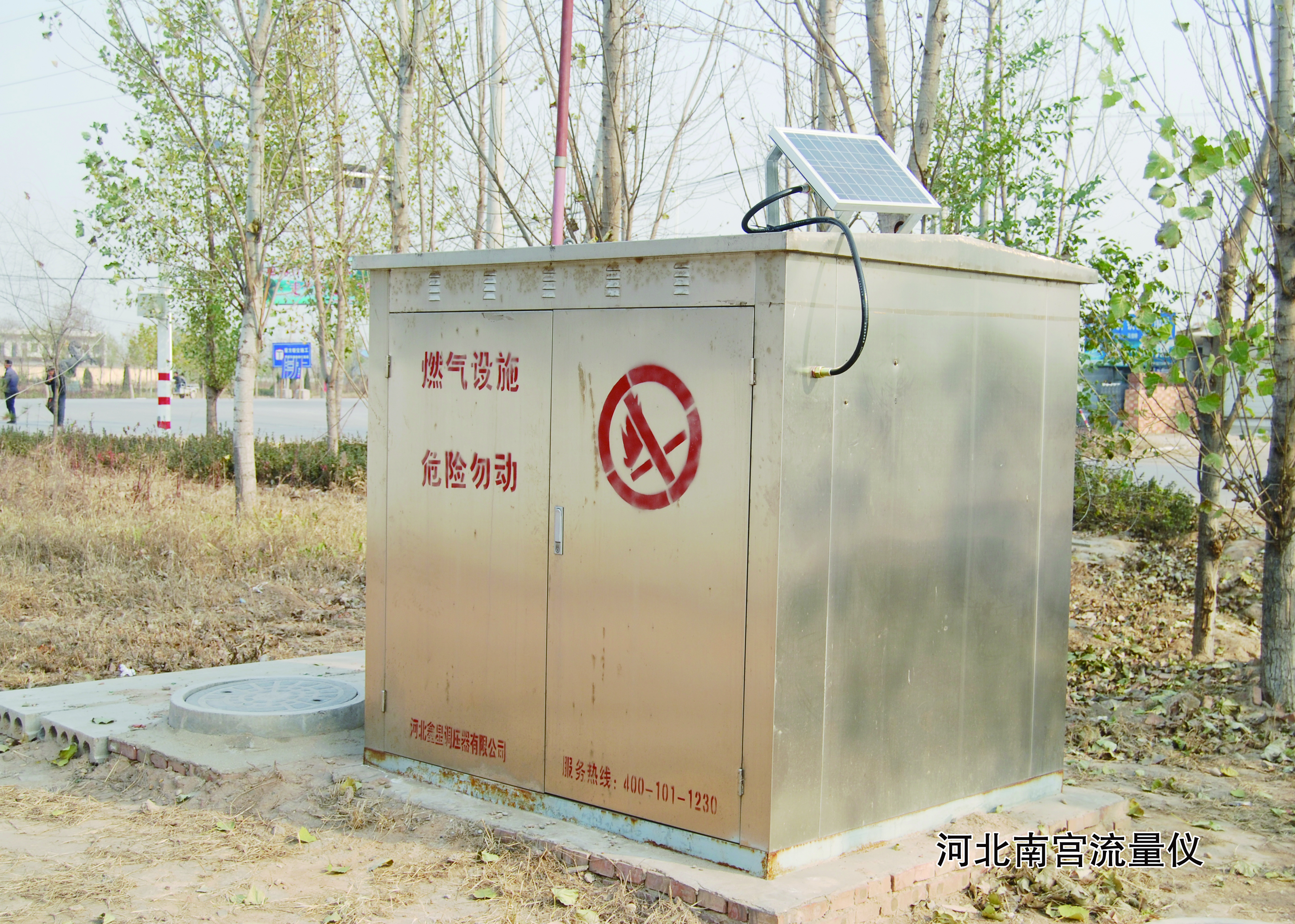

地上密閉空間應用（調壓柜/箱）：
3.應用配置單
序號 | 名稱 | 型號 | 技術參數 | 數量 | 備注 |
1 | 無線可燃?xì)怏w濃度檢測報警終端 | RTU-GPRS-CH4 | 氣體濃度：1通道（0~100%LEL）; 溫度：集成1個； 濕度：集成1個； 水位開關：集成1個； GPRS/4G/NB-IoT； 供電：高容量電池組 | 1 | 激光氣體泄漏傳感器 |
2 | 壓力傳感器 | DPT-100 | 0~600KPa（量程可定制） | 1~2 | 有線數據接口距離<5米，選配 |
*說明：表內設備根據實際需求配置
四、軟件平臺

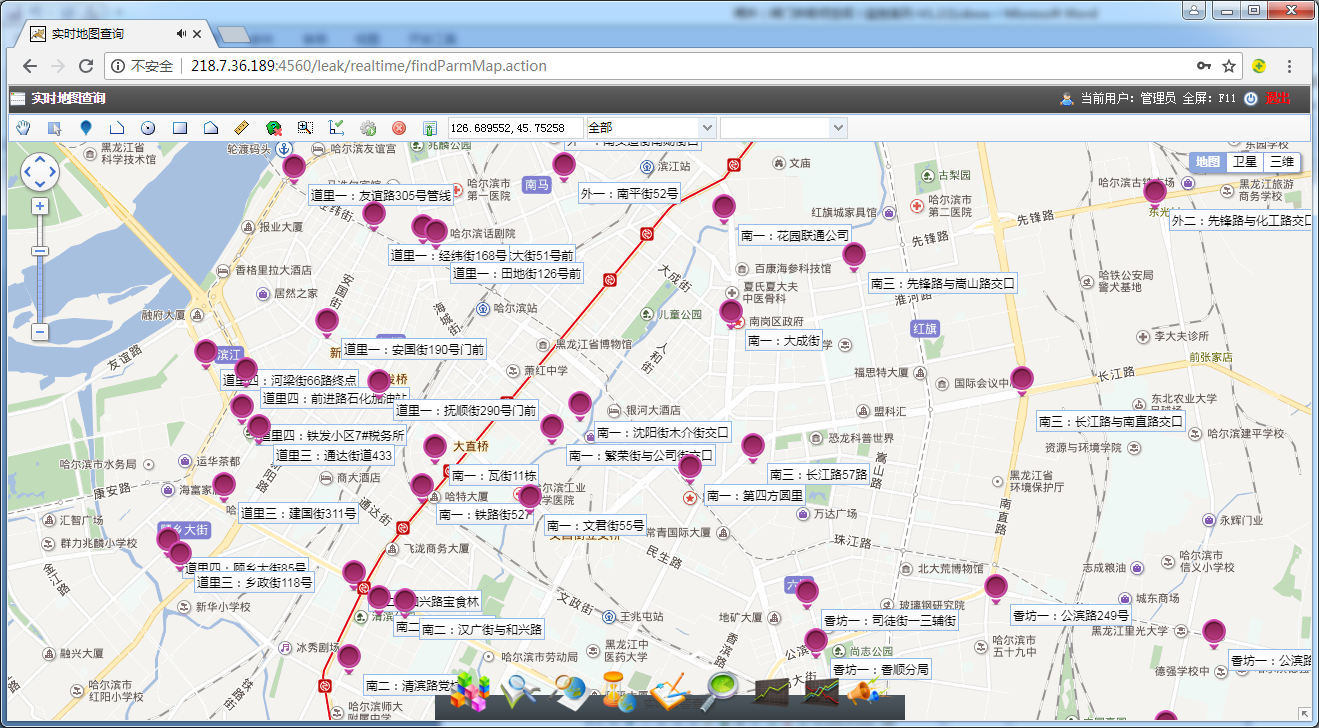

在線地圖↑

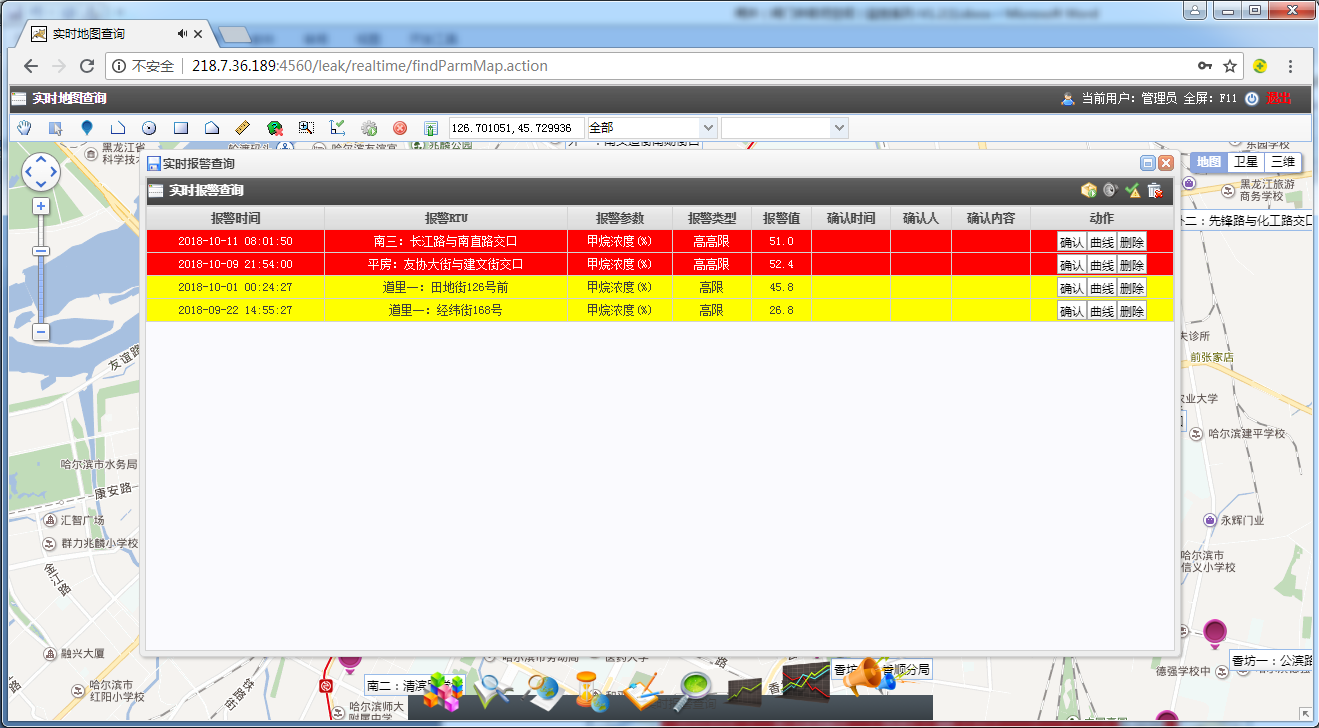

數據報警↑

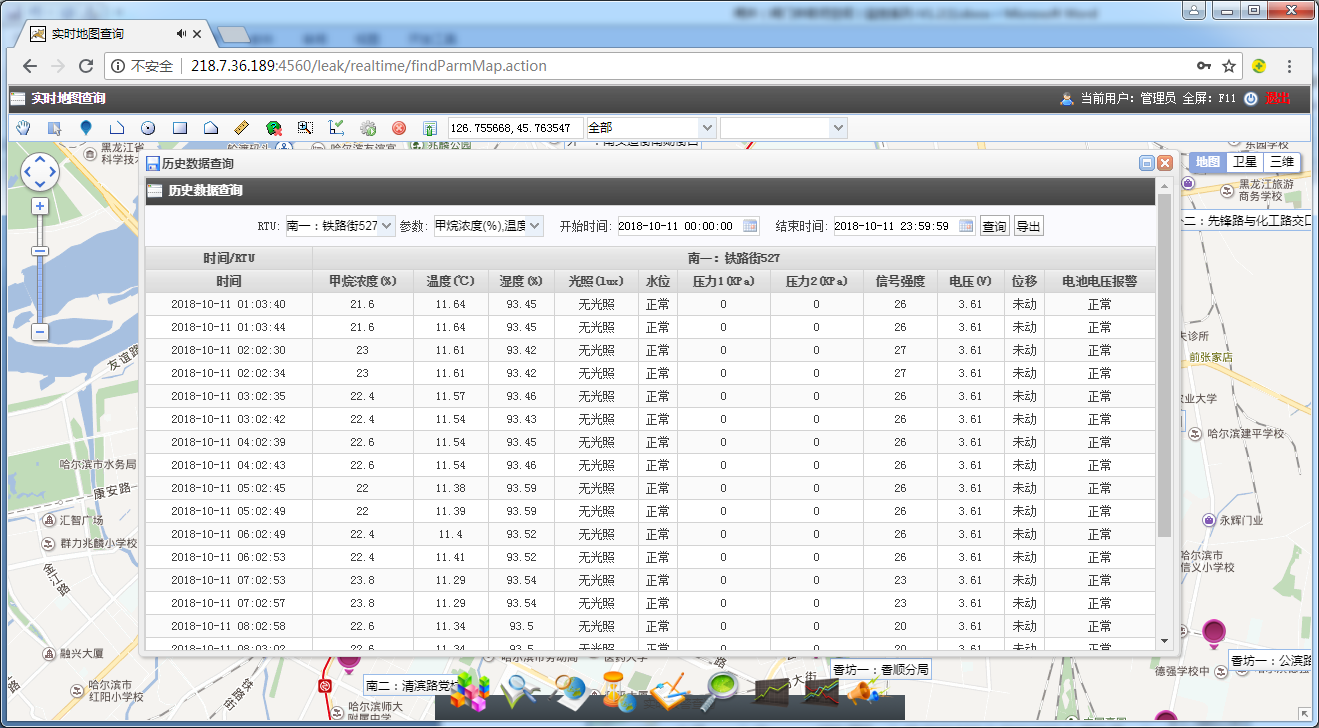

歷史數據↑

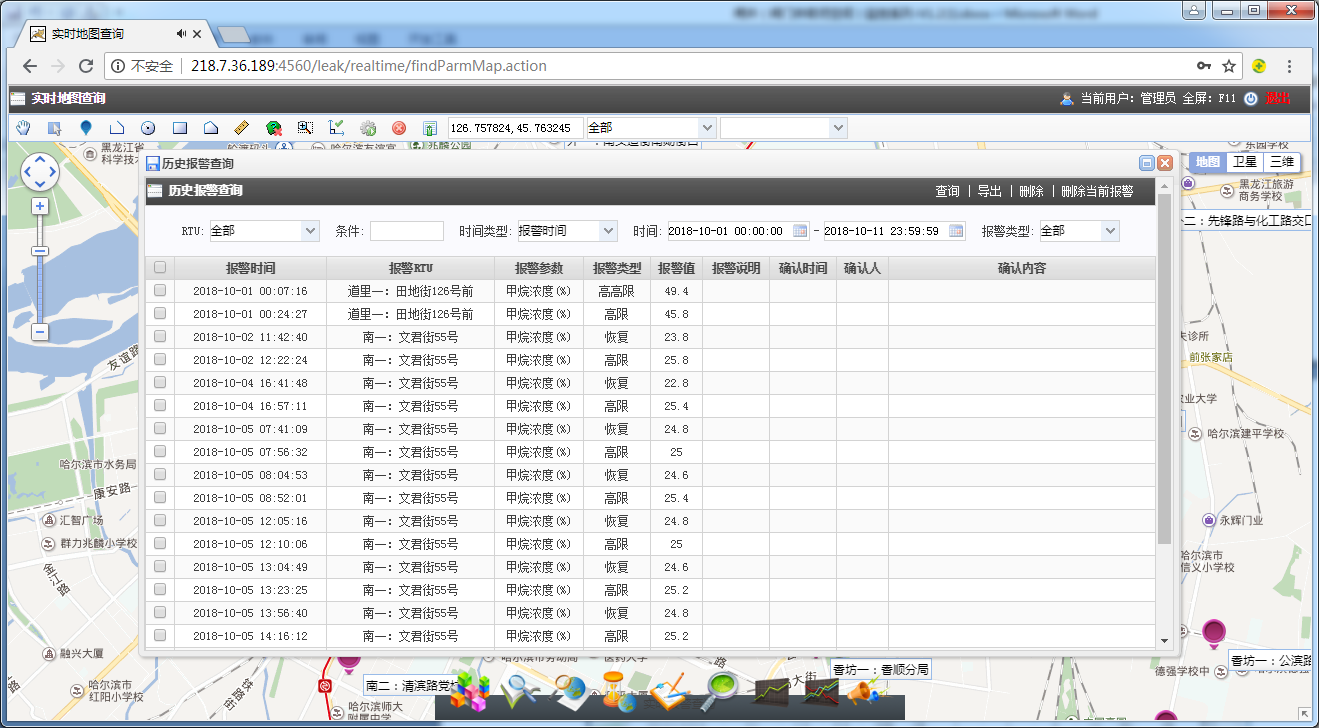

報警歷史數據↑

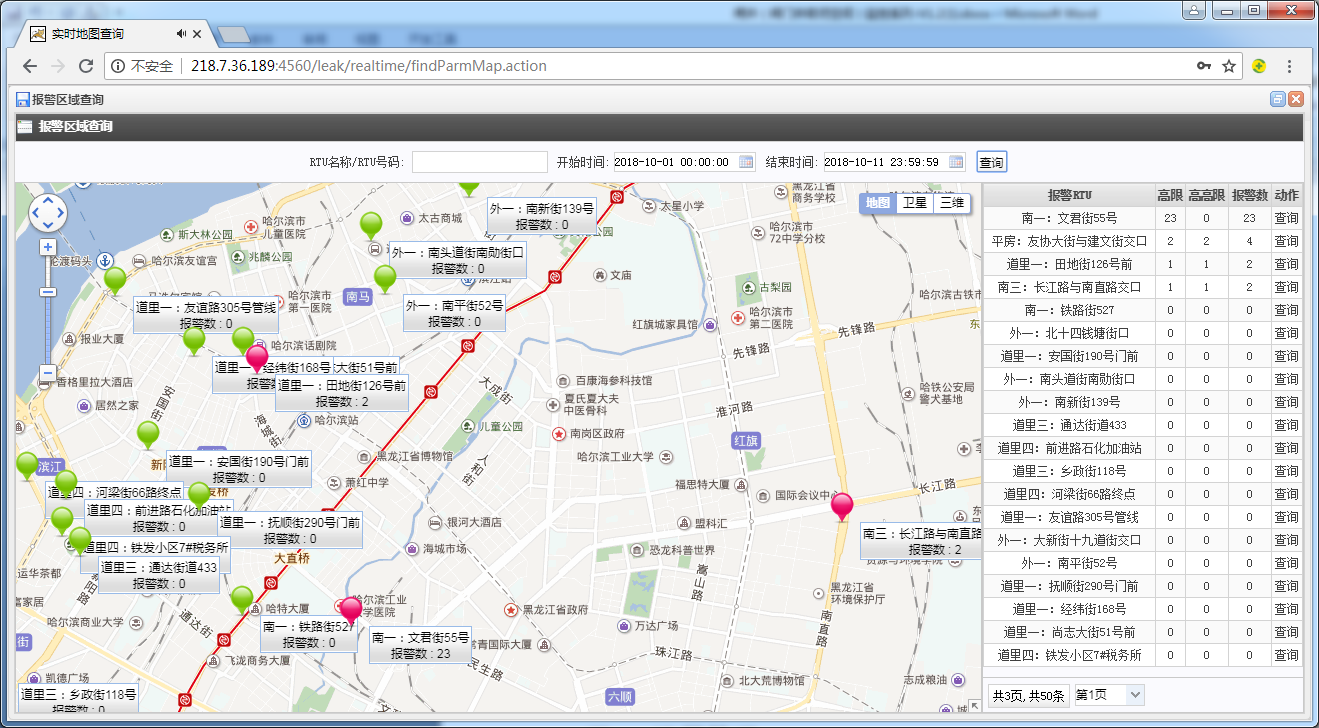

報警區域 與 頻率↑

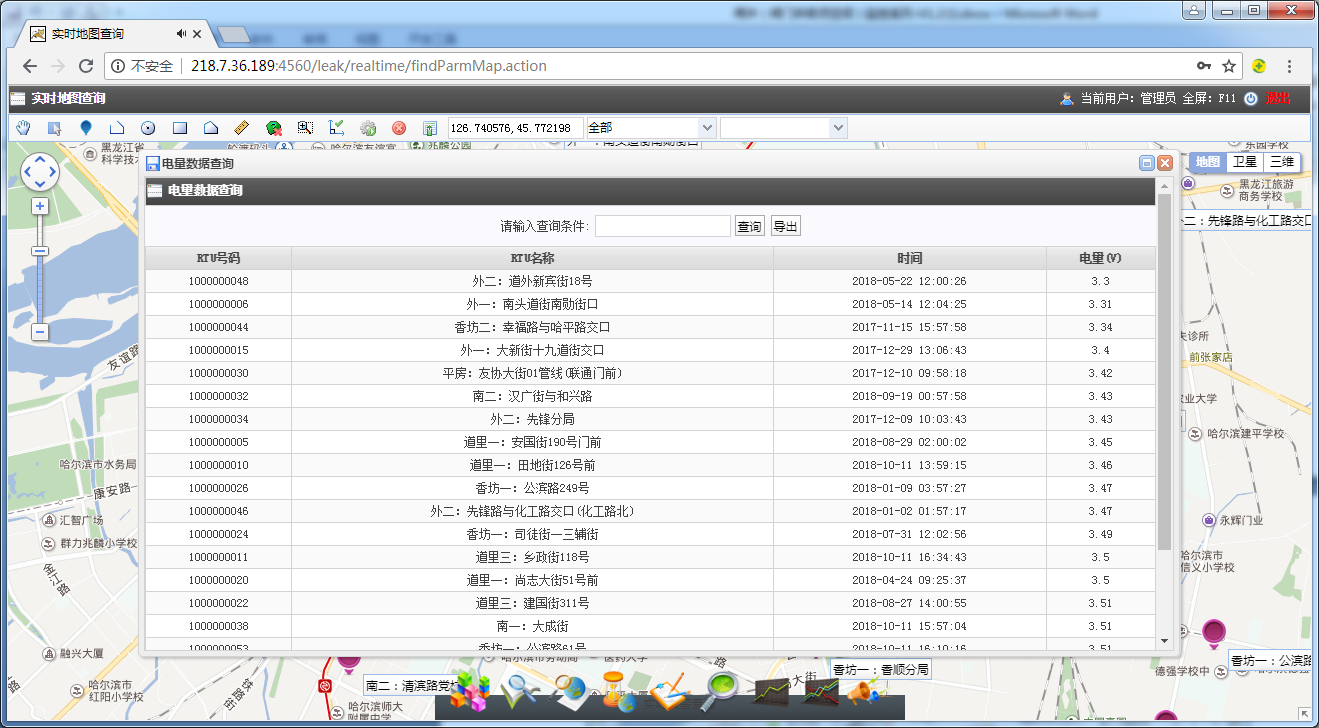

電量列表↑

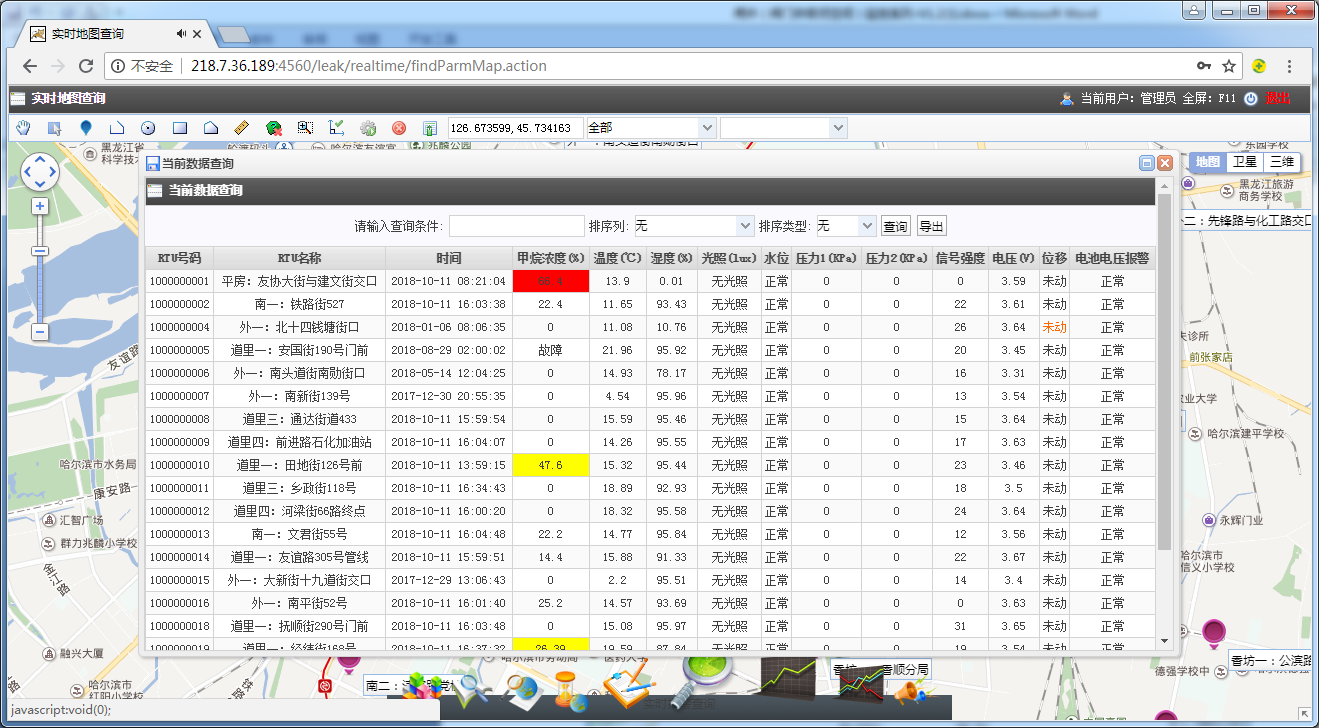

實時數據↑

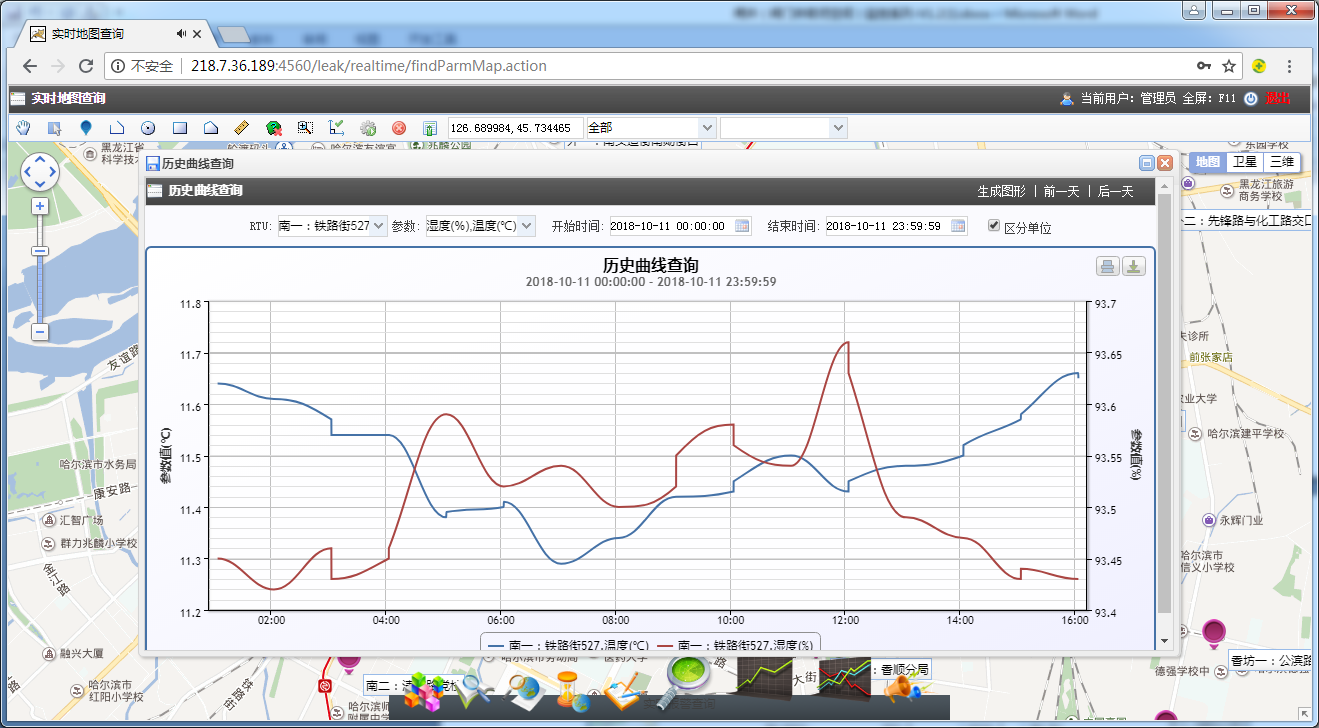

歷史曲線↑

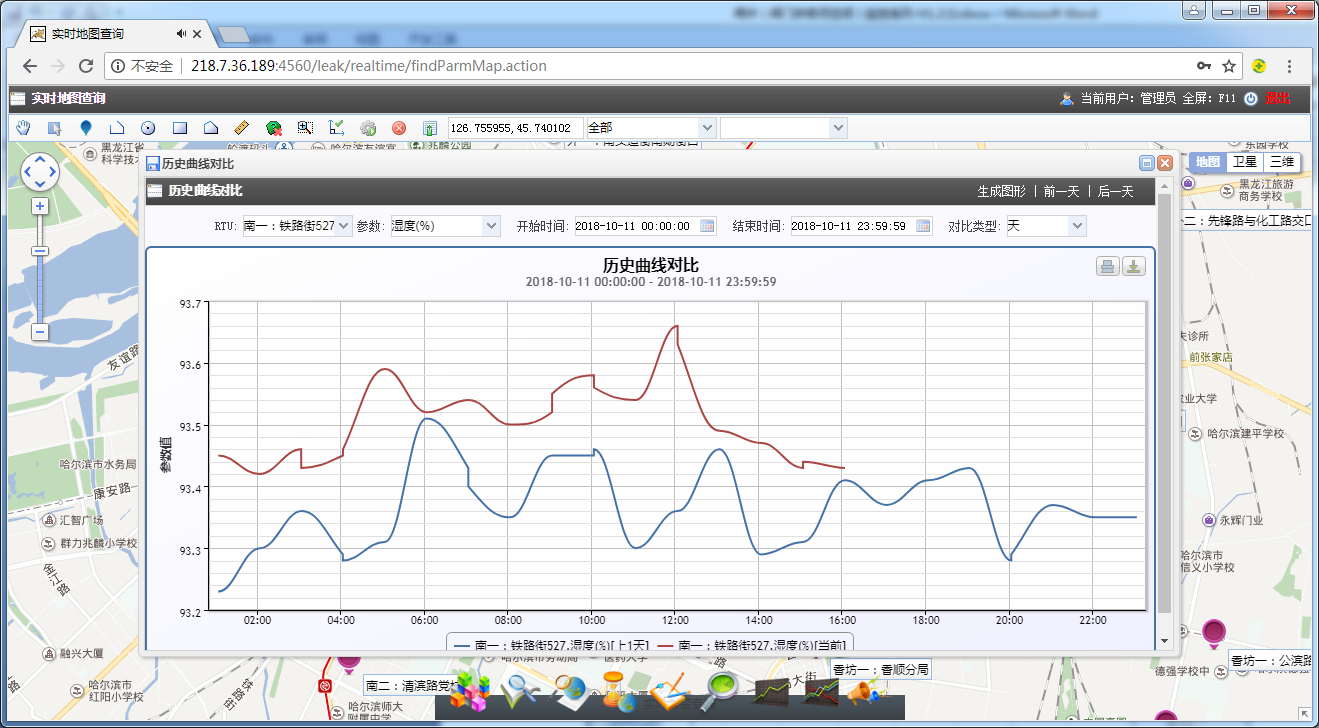

曲線對比↑

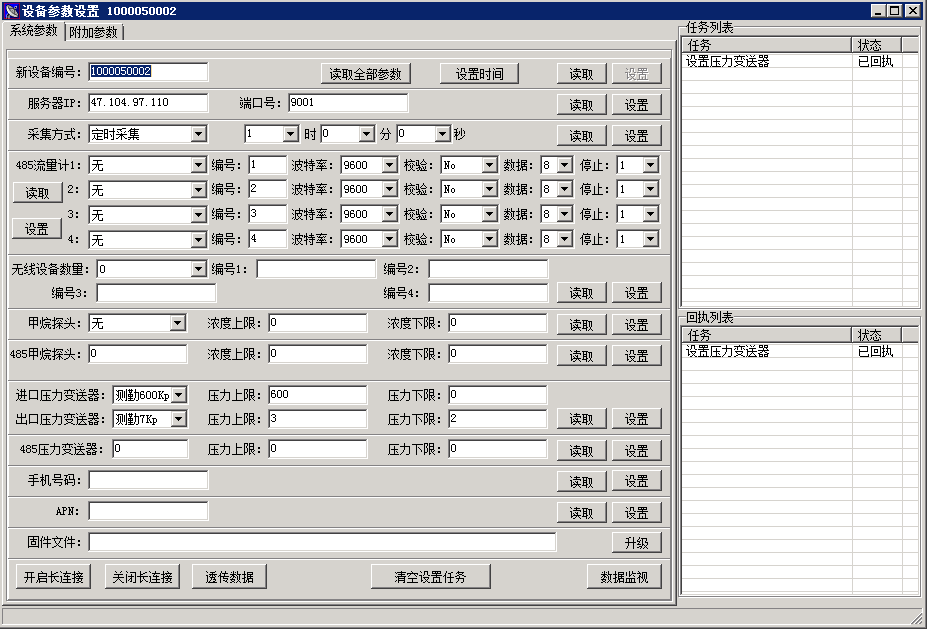

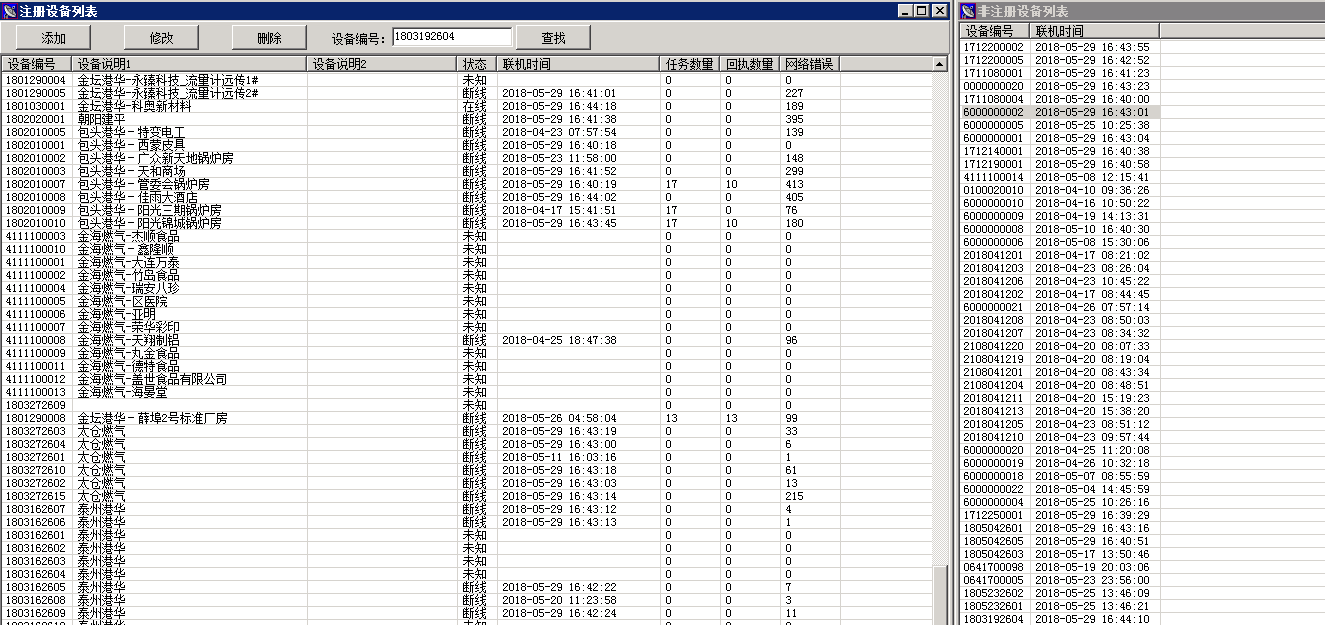

五、遠程管理
六、產品技術參數
壓力變送器技術參數：
序號 | 技術項目 | 技術指標 |
1 | 采集工藝參數 | 氣體泄漏（濃度），環境溫度，門禁（開關），檢測柜門狀態（開/關），通訊信號強度，閥門控制輸出，管道壓力、溫度 |
2 | 氣體傳感器 | 激光CH4傳感器，相對濕度：0～98%RH，工作溫度：－40℃～＋60℃，，精度：±5%LEL,壽命>10年 |
3 | 壓力傳感器 | 智能數字式，溫度、壓力一體化設計，低功耗，防爆，防護等級：IP68 |
4 | 異常報警 | 電池電壓低報警，調壓柜門開/關報警，通訊通路異常報警、數據異常報警，氣體泄漏報警等 |
5 | 采集周期 | 1分鐘～24小時可調整 |
6 | 上傳周期 | 1分鐘～24小時可調整，支持?jǐn)?shù)據補傳 |
7 | 存儲容量 | 1500條 |
8 | 通訊接口 | 上行通訊：GPRS/4G/NB-IoT；下行通訊：LoRa/RS485/I2C |
9 | 通信模塊 | GPRS/4G（全網通）/NB-IoT工業無線模塊 |
10 | LoRa | 可提供遠距離無線通訊檢測，適用于井下無GPRS信號時的數據傳輸（視距4公里） |
11 | RS485 | 提供長達一公里的傳輸距離，在無線信號均不可使用的情況下通過布線實現數據傳輸 |
12 | 掉電保存 | 數據>10年 |
13 | 時鐘精度 | ±1分鐘/年 |
14 | 液晶顯示 | 配置液晶屏，中文循顯數據 |
15 | 遠程升級 | 支持遠程參數升級、斷點續傳，遠程設備管理 |
16 | 供電方式 | 采用大容量鋰電池供電/太陽能供電。 |
17 | 電池壽命 | 5年以上 |
18 | MTBF | ≥50000小時 |
19 | 防爆等級 | Ex ia IICT3Ga |
20 | 防護等級 | IP67 |
21 | 電磁兼容性 | 3級（符合GB/T 17626.2-2006、GB/T 17626.3-2006標準） |
22 | 工作環境 | 工作溫度：－40℃～＋60℃， 相對濕度：0～100%RH 工作大氣壓：70kPa～106kPa |
23 | 工作電壓 | 3.7/7.4VDC |
24 | 工作電流 | <10mA（平均值） |
25 | 靜態電流 | <5uA |
26 | 安裝方式 | 壁掛式安裝，配安裝底板 |
27 | 尺寸規格 | 216*156*110（長*寬*高） |
壓力變送器技術參數：
測量介質：天燃?xì)?/span>
量 程：0KPa～600 K pa/1MPa
壓力方式：表壓
輸出信號：壓力、溫度
連接方式：G1/2管螺紋
綜合精度：0.25%F·S
工作溫度∶-30℃～60℃
存儲溫度∶-40℃～100℃
溫度補償∶-30～60℃
防護等級：IP68
防爆等級：ExdIICT6
過載壓力∶200%F.S
功 耗：工作電流:≤1.8mA 待機電流:≤1uA
采樣速率：≤20Hz
響應時間∶≤50ms
靈 敏 度∶ 0.01%FS
分 辨 力 ：0.01%FS
時間漂移∶±0.01%FS/Year
溫度漂移∶0.25%F·S(-30～60℃)
絕緣電阻∶200MΩ(Vtest=50VDC)
激勵電源∶電壓2.7~3.6V DC
信號輸出：I2C
