工業/商業用戶計量管理及安全監控系列
（文件編號：THKJ-SMARTGAS-SYYH-V2.0）
一、產品概述
智慧型燃?xì)夤I(yè)、商業用戶計量管理及安全監控專用智能數據采集終端（RTU），產品可以采集市面上的大部分主流流量計的體積修正儀數據，以及壓力、氣體濃度、溫度、光照、門禁、備用電池電量、電壓等參數。并通過設置軟件可以隨時調整接口所連接的流量計類型，方便適應各種流量計型號。液晶屏幕顯示采集的數據和設備工作狀態。
二、產品功能特點
?可與1~4路國內外主流流量計的體積修正儀通訊，讀取燃?xì)饬髁浚ür累計/瞬時、標況累計/瞬時流量，壓力，溫度等）
?管道壓力1~2路（需配套壓力變送器）
?可燃?xì)怏w濃度檢測
?門禁信號采集
?提供閥門聯動控制信號
?無線（GPRS/4G/NB-IoT/Lora）通信
?液晶屏顯示燃?xì)饬髁?、濃度、壓力、溫濕度等?shù)據
?自我故障診斷，顯示故障代碼
?遠程管理
?智慧型RTU設備采用低功耗設計，可使用多種供電方式：
?市電 +可充電鋰電池
?可充電鋰電池
?可充電鋰電池 + 防爆太陽能
?一次性高容量電池組
?防護等級IP67，具有防塵、防潮、防水的功能
?防爆等級：Ex ia IICT3Ga，可用于易燃易爆的危險環境
三、產品設計

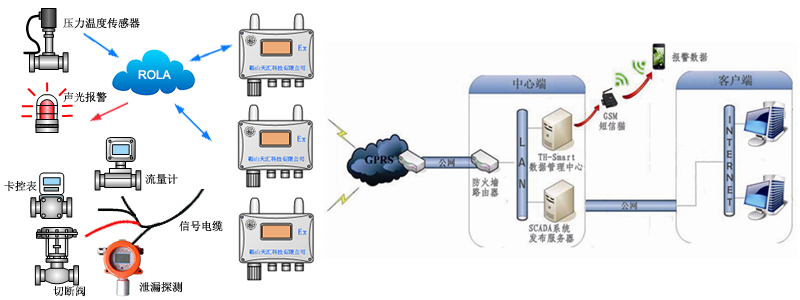

1.應用框圖

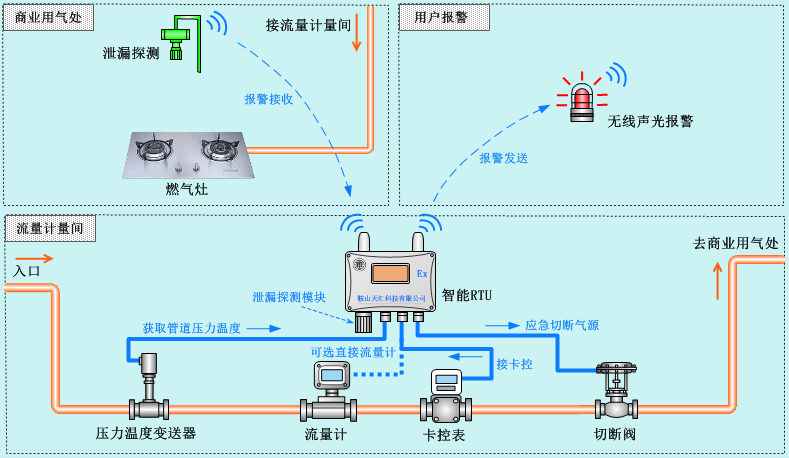

2.應用工藝圖
四、產品技術參數
序號 | 技術項目 | 技術指標 |
1 | 采集工藝參數 | 氣體泄漏（濃度），流量，門禁（開關），通訊信號強度，閥門控制輸出，管道壓力 |
2 | 氣體傳感器 | 激光CH4，相對濕度：0～98%RH，工作溫度：－40℃～＋60℃，，精度：±5%LEL,壽命>10年；催化燃燒傳感器（可選配） |
3 | 壓力傳感器 | 智能數字式，低功耗，本安防爆 |
4 | 異常報警 | 電池電壓低報警，門禁報警，通訊通路異常報警、數據異常報警，氣體泄漏報警等 |
5 | 采集周期 | 1分鐘～24小時可調整 |
6 | 上傳周期 | 1分鐘～24小時可調整，支持?jǐn)?shù)據補傳 |
7 | 存儲容量 | 1500條 |
8 | 通訊接口 | 上行通訊：GPRS/4G/NB-IoT；下行通訊：LoRa/RS485/I2C |
9 | 通信模塊 | GPRS/4G（全網通）/NB-IoT工業無線模塊 |
10 | LoRa | 可提供遠距離無線通訊檢測，適用于井下無GPRS信號時的數據傳輸（視距4公里） |
11 | RS485 | 提供長達一公里的傳輸距離，在無線信號均不可使用的情況下通過布線實現數據傳輸 |
12 | 掉電保存 | 數據>10年 |
13 | 時鐘精度 | ±1分鐘/年 |
14 | 液晶顯示 | 配置液晶屏，中文循顯數據 |
15 | 遠程升級 | 支持遠程參數升級、斷點續傳，遠程設備管理 |
16 | 供電方式 | 采用大容量鋰電池供電/太陽能供電/市電供電。 |
17 | 電池壽命 | 5年以上（視通信策略相應變化） |
18 | MTBF | ≥50000小時 |
19 | 防爆等級 | Ex ia IICT3Ga |
20 | 防護等級 | IP67 |
21 | 電磁兼容性 | 3級（符合GB/T 17626.2-2006、GB/T 17626.3-2006標準） |
22 | 工作環境 | 工作溫度：－40℃～＋60℃， 相對濕度：0～100%RH 工作大氣壓：70kPa～106kPa |
23 | 工作電壓 | 3.7/7.4VDC，220VAC |
24 | 工作電流 | <50mA |
25 | 靜態電流 | <5uA |
26 | 安裝方式 | 壁掛式安裝，配安裝底板 |
27 | 尺寸規格 | 216*156*110（長*寬*高） |
