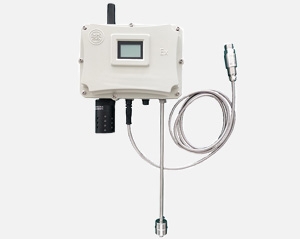

地下井室可燃?xì)怏w監測裝置在正元地理信息集團項目中的應用-中壓閥門井（無放散閥）改造案例

摘要:本文介紹了鞍山天匯科技有限公司研制的地下井室可燃?xì)怏w監測裝置在正元地理信息集團智慧城市項目中的應用，項目包括地下井室可燃?xì)怏w監測裝置TH-RTU-CH4、NB-IoT通訊模塊、低功耗智能數字壓力傳感器等。該方案具有監控點多，地域分布廣，操作簡便，使用靈活，升級擴展方便，可靠性高的特點，很多崗位可以實現無人操作，為燃?xì)夤芫W(wǎng)的無人或少人值守打下了基礎。

關鍵詞:地下可燃?xì)怏w泄漏監測；數據采集；管網壓力；低功耗；NB-IoT；智能數據采集終端

1項目背景

本項目是對燃?xì)忾y井安裝地下井室可燃?xì)怏w監測裝置，是天然氣管網安全在線監測系統前端設備（包含可燃?xì)怏w監測，壓力監測、無線遠傳等功能），提升天然氣管網安全在線監測系統覆蓋面；將監測數據接入到燃?xì)夤驹谟玫脑诰€監測平臺上，實現實時監測，并兼容燃?xì)夤粳F(xiàn)有SCADA系統，結合地圖系統中顯示管網運行情況。

2工程規模

安徽省宿州、滁州和六安市的管網閥井、調壓箱、調壓柜和工商業用戶共計300多個站點；采集管網流量、壓力、溫度和可燃?xì)怏w泄漏等參數；與現有的天然氣管網安全在線監測系統平臺對接；本次重點介紹中壓閥門井（無放散閥）改造案例。

3總體方案設計

3.1網絡架構

3.2應用配置單

注：可根據用戶需求自由配置。

3.3軟件平臺

與燃?xì)夤粳F(xiàn)有平臺無縫對接。

3.4現場安裝實物圖

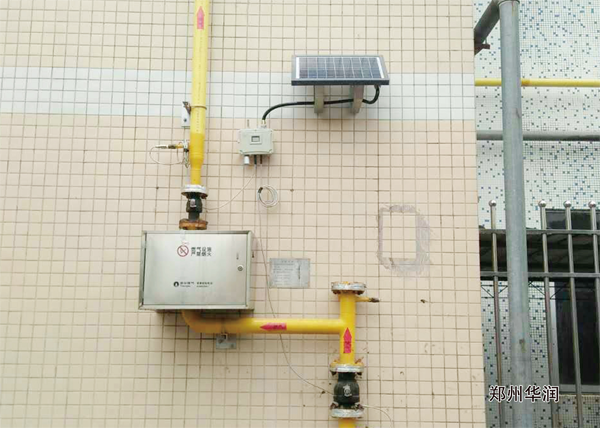

?地上密閉空間應用（調壓柜/箱）：

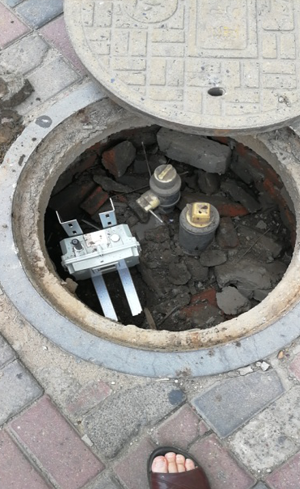

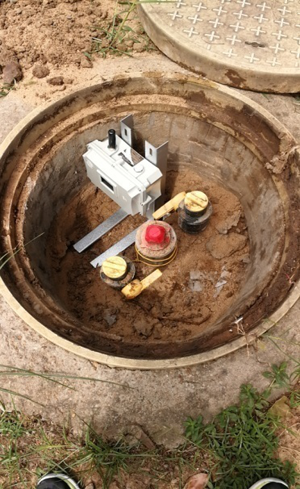

?地下密閉空間（閥井）應用：

4中壓閥門井（無放散閥）改造案例

經實地勘察新奧燃?xì)夤荆y井由空心磚和混凝土砌成，無放散閥。設備采用支架固定方式立于閥門井內，同時配備水位桿采集井下可燃?xì)怏w泄漏、溫度、光照、水位等數據通過GPRS無線傳輸技術將數據回傳至監控系統，采集頻率30分鐘一次，上傳頻率1小時，采集過程中發現報警數據立刻上傳，鋰電池使用壽命12個月以上（采集頻率及上傳頻率均可根據甲方需要隨時遠程更改）。

5結束語

鞍山天匯科技地下井室可燃?xì)怏w監測裝置在正元地理信息集團智慧城市項目中的成功應用，不僅為城市燃?xì)夤芫W(wǎng)泄漏監測提供了穩定的數據采集裝置，同時地下采集裝置的高可靠性、高精度、超低功耗、強抗干擾能力、抗腐蝕、不中毒、不依賴于氧氣、使用壽命長、易安裝和維護等特點在這個項目中也得到了很好的驗證。
